1. 鏈輪的齒形鏈輪齒形必須**鏈節能平穩自如地進入和退出嚙合，盡量減少嚙合時的鏈節的沖擊和接觸應力，而且要易于加工。

常用的鏈輪端面齒形。它是由三段圓弧aa、ab、cd和一段直線bc構成，簡稱三圓弧-直線齒形。齒形用標準刀具加工，在鏈輪工作圖上不必繪制端面齒形，只需在圖上注明"齒形按3RGB1244-85規定制造"即可，但應繪制鏈輪的軸面齒形，其尺寸參閱有關設計手冊。參數計算前面已經提到，不做重復敘述!

2. 鏈輪結構

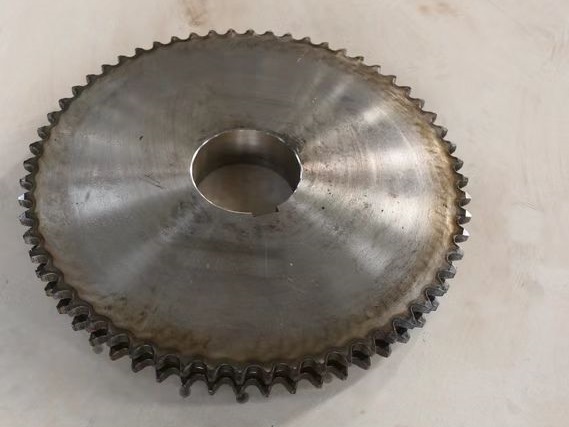

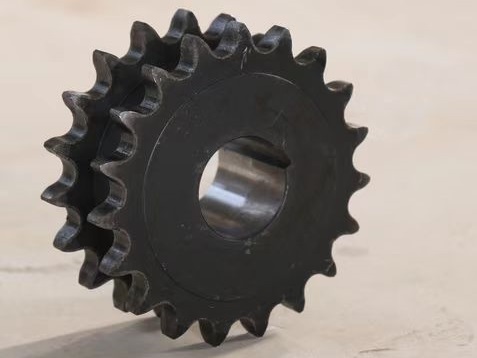

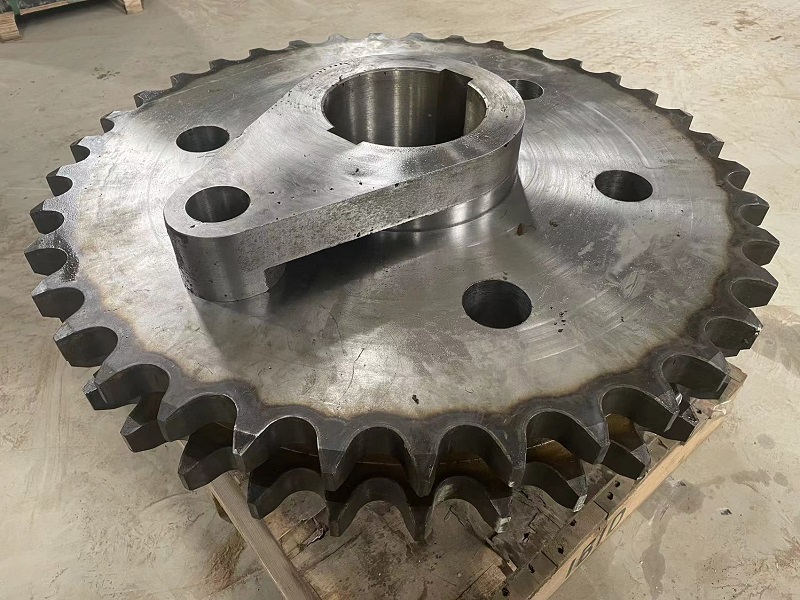

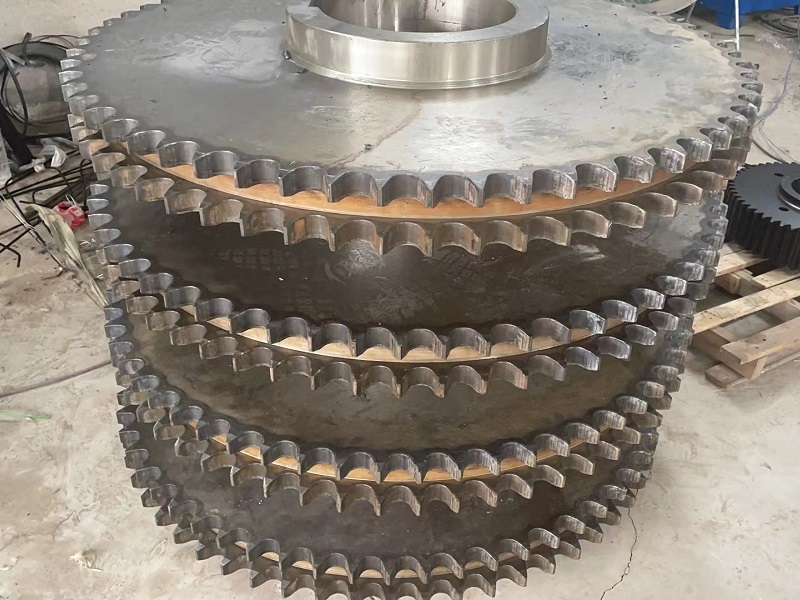

圖3為4種常用的鏈輪結構。小直徑鏈輪一般做成整體式，中等直徑鏈輪多做成輻板式，為便于搬運、裝卡和減重，在輻板上開孔，大直徑鏈輪可做成組合式，此時齒圈與輪芯可用不同材料制造!例如C45，不銹鋼等材料。

3. 鏈輪材料

鏈輪材料應**輪齒有足夠的強度和耐磨性，故鏈輪齒面一般都經過熱處理，使之達到一定硬度。
